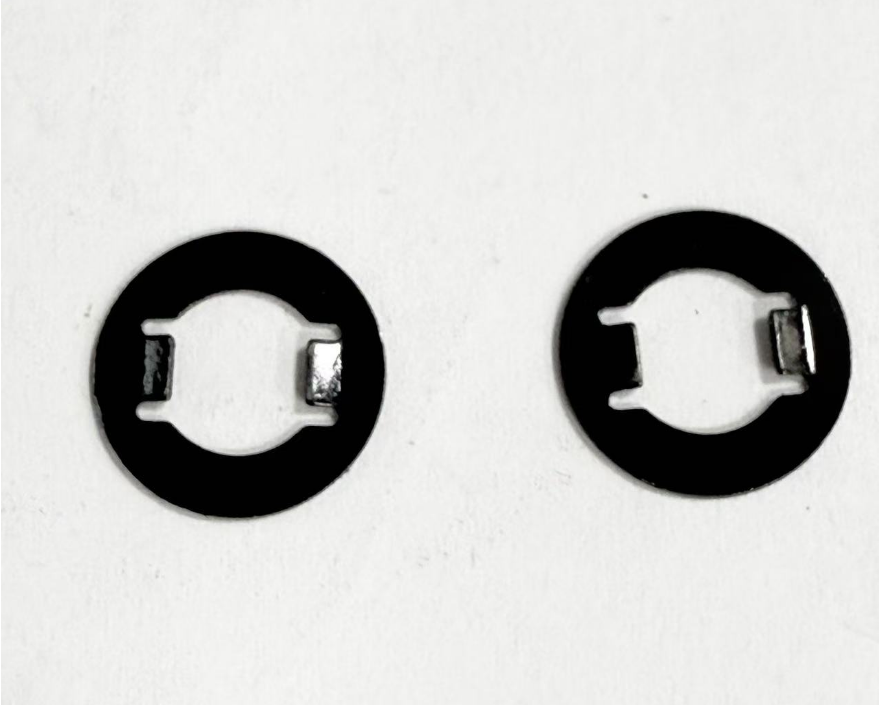

Sprężyna sprzętowa, znana również jako pierścień lub klamra, to element mocujący instalowany w wale lub porach maszyny lub urządzenia w celu zabezpieczenia ruchu osiowego części. Zwykle jest wykonany z wysokoelastycznej stali sprężynowej (takiej jak 65Mn, 60Si2Mn) lub stali nierdzewnej, wykorzystując własne odkształcenie sprężyste w rowku, pełniąc w ten sposób rolę pozycjonowania osiowego.
Podstawową rolę sprężyn sprzętowych można podsumować w następujący sposób:
Pozycjonowanie i mocowanie osiowe
Jest to najbardziej podstawowa rola klangu. Zapobiega zbędnym ruchom osiowym części osadzonych na wałach (takich jak koła zębate, łożyska, koła pasowe) lub części osadzonych w otworach, zapewniając stabilną pracę tych części w określonych w projekcie pozycjach.
Łożyskowe siły osiowe
Sprężyny są w stanie wytrzymać obciążenia osiowe z obu kierunków. Na przykład sprężyny osi mogą zapobiegać przesuwaniu się części w lewo lub w prawo; To samo dotyczy sprężyn perforowanych. Zapewnia niezawodne podparcie osiowe całego zespołu.
Uprość strukturę i zaoszczędź miejsce
Konstrukcja sprężyny jest bardzo zwarta w porównaniu z tradycyjnym sposobem mocowania za pomocą nakrętek, zaślepek końcowych lub wałków stopniowych. Wymaga jedynie miejsca na rowek, bez dodatkowych śrub i skomplikowanych konstrukcji, dzięki czemu konstrukcja urządzenia jest mniejsza i lżejsza.
Łatwy montaż i demontaż
Zastosowanie specjalistycznych szczypiec sprężynowych (otwór służy jako szczypce proste, trzpień jako szczypce kątowe) pozwala na bardzo szybki montaż i demontaż, co znacznie ułatwia montaż, konserwację i wymianę części.
Koszt jest niski
Sprężyna jest standardowym elementem, który można wyprodukować na dużą skalę i przy bardzo niskich kosztach. Stosowanie sprężyn jako metody pozycjonowania może znacznie obniżyć koszty produkcji w porównaniu z obróbką wałów stopniowych lub projektowaniem skomplikowanych stałych pokryw.
Ze względu na swoją wyjątkową rolę zakres zastosowań sprężyn sprzętowych jest niezwykle szeroki i obejmuje niemal wszystkie dziedziny przemysłu i artykuły codziennego użytku.
Produkcja maszyn i przemysł ciężki
Skrzynia biegów i skrzynia biegów: Służy do mocowania kół zębatych i łożysk na wałach, aby zapewnić ich połączenie z przekładnią w miejscach różnych oczek.
Wyposażenie obrabiarek: Na częściach przekładni, takich jak wały główne i pręty jedwabne, służy do mocowania łożysk i części przekładni.
Maszyny budowlane: układy hydrauliczne i mechanizmy kierownicze do koparek, dźwigów itp. są stosowane w dużej liczbie.
Przemysł samochodowy
Silnik: używany do mocowania wałów korbowych, klocków hamulcowych na wałkach rozrządu itp.
Skrzynia biegów: Podobnie jak w przypadku produkcji mechanicznej, jest to kluczowa część pozycjonująca zarówno w automatycznych, jak i ręcznych skrzyniach biegów.
Podwozie i układ kierowniczy: odgrywa rolę pozycjonującą w kolektorze, kierownicy i innych elementach.
Elementy elektryczne: silniki rozruchowe, generatory itp.
Sprzęt AGD i RTV
Pralka: Łożyska mocujące wał koła lub wał cylindra.
Klimatyzator, wentylator elektryczny: stały wał silnika.
Drukarki i kserokopiarki: szeroko stosowane w różnych rolkach i mechanizmach transmisyjnych.
Oprzyrządowanie lotnicze i precyzyjne
Chociaż wymagania dotyczące materiałów i niezawodności są niezwykle wysokie, w niektórych niekrytycznych sytuacjach pozycjonowania nadal stosuje się specjalne materiały i precyzyjne sprężyny, aby uzyskać lekkie i kompaktowe konstrukcje.
Towary codziennego użytku i meble
Koła ślizgowe, koła nożne: wały służące do mocowania kół.
Meble składane: pełnią funkcję ogranicznika przy połączeniach.
Modele zabawkowe: powszechne w konstrukcjach transmisyjnych.
W zależności od miejsca montażu sprężyny sprzętowe dzielą się głównie na dwie kategorie:

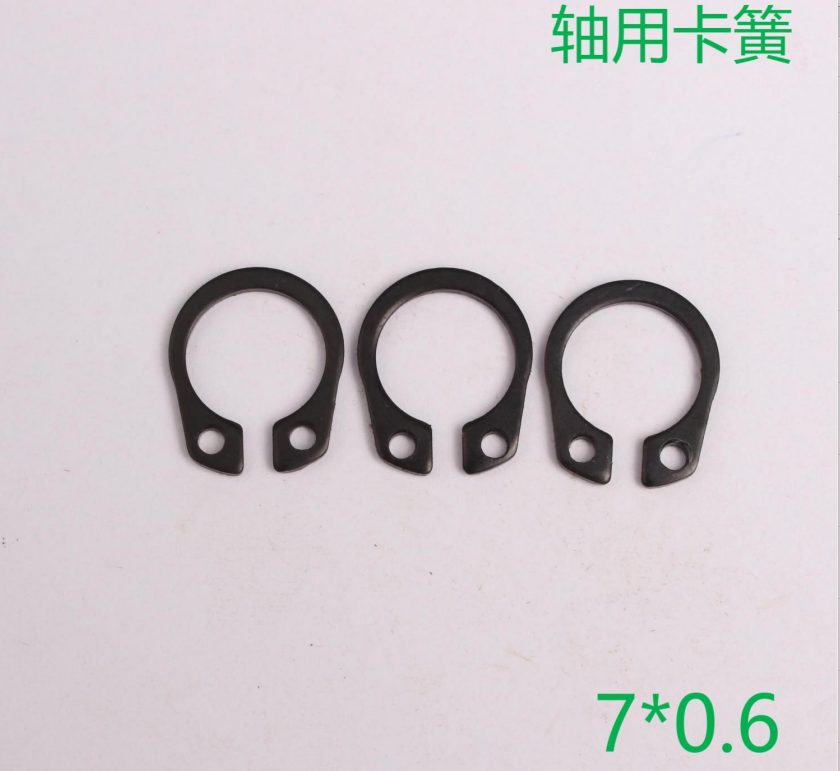

Wały na osie
Kształt: Średnica wewnętrzna jest nieco mniejsza niż średnica osiowa.
Funkcja: Utknięty w rowku wału, aby zapobiec przesuwaniu się części wału na zewnątrz.
NARZĘDZIA DO MONTAŻU: Usta szczypiec do gięcia są otwierane na zewnątrz (szczypce do gięcia).
Sprężyny porowe
Forma: Średnica zewnętrzna jest nieco większa niż otwór.
Funkcja: Utknięty w rowku wewnątrz otworu, aby zapobiec wydostawaniu się części z otworu na zewnątrz.
NARZĘDZIA DO MONTAŻU: Szczypce sprężynowe zaciskają się do wewnątrz (szczypce proste).
Pierścień zabezpieczający typu E
Specjalna sprężyna wału do wałów blokuje się bezpośrednio w płytkich rowkach na wale lub utrzymuje części bezpośrednio przez otwór w kształcie litery „E”, bez konieczności obróbki całego okrągłego rowka i jest wygodniejsza w montażu, ale ma mniejsze łożysko.
streszczenie
Podsumowując, choć w niewielkiej części, sprężyna sprzętowa odgrywa niezastąpioną rolę we współczesnym przemyśle. Rozwiązuje problem osiowego pozycjonowania części w konstrukcjach mechanicznych w prosty, skuteczny i ekonomiczny sposób. Szeroki zakres zastosowań i krytycznych elementów mocujących sprawia, że jest to jeden ze standardowych komponentów wybieranych przez inżynierów przy projektowaniu kompaktowych, niezawodnych urządzeń mechanicznych.
